Установочный инструмент: Бур по бетону для перфоратора.
Регулируемая система крепления для растянутого бетона
- Благодаря высокой адгезионной прочности инъекционного состава FIS EM, данная система способна выдерживать очень высокий уровень нагрузок в растянутом и нерастянутом бетоне, обеспечивая надежный монтаж.
- Изменяемая глубина анкеровки в диапазоне от 4 до 20 диаметров резьбовой шпильки обеспечивает идеальную адаптацию к прилагаемым нагрузкам и гарантирует оптимальное время монтажа и оптимальное использование материалов.
- Малая глубина анкеровки позволяет использовать систему в тонких материалах основания.
- Система FIS EM позволяет использовать резьбовые шпильки диаметром до M30 при действии максимальных нагрузок.
- Широкий ассортимент одобренных типов стали позволяет использовать анкер во всех коррозионностойких классах и обеспечивает максимально возможную безопасность применения.
- Инъекционная система, включающая в себя инъекционный состав FIS EM и резьбовую шпильку FIS А, пригодна для предварительного и сквозного монтажа.
- Инъекционный состав необходимо вводить от основания просверленного отверстия, чтобы не допускать образования воздушных полостей.
- Раствор связывает всю поверхность резьбовой шпильки со стенками отверстия и герметизирует отверстие.

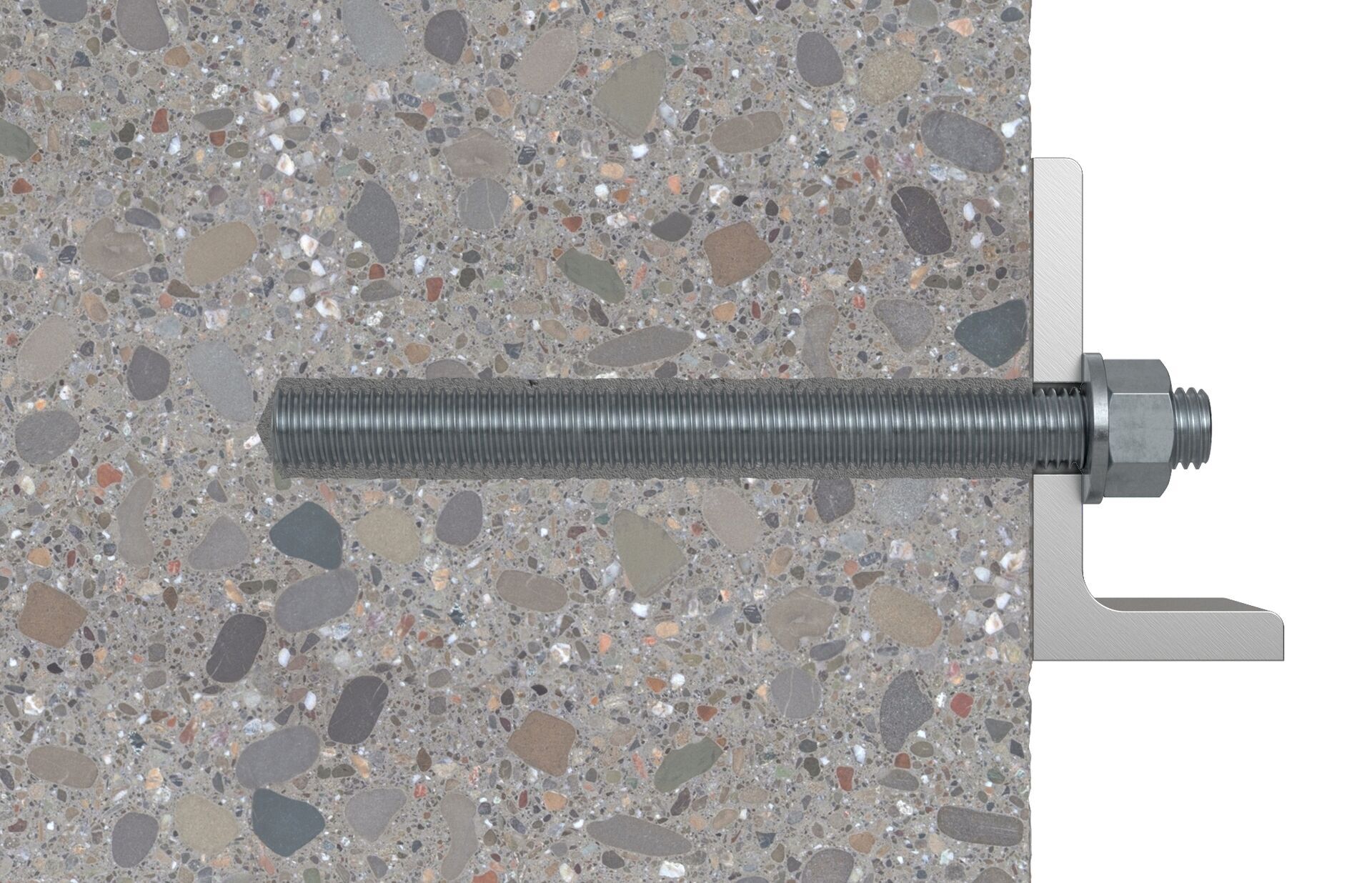

- Резьбовую шпильку устанавливают в отверстие вращательно–поступательным движением, пока она не достигнет основания отверстия.
|
|
 |
 |

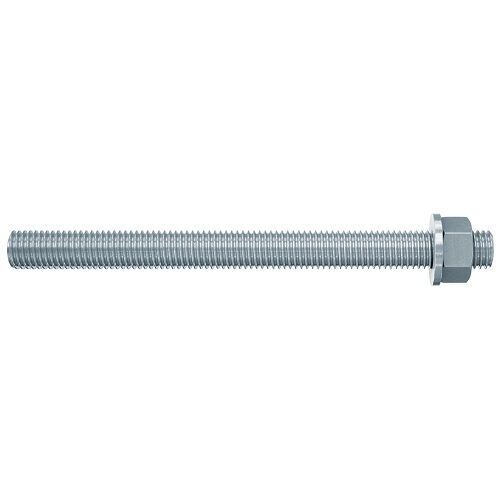

| Наименование | Сталь класса 5.8 Артикул |
Сталь класса 8.8 Артикул |
Сталь A4 Артикул |
Диаметр просверливаемого отверстия | Эффективная глубина анкеровки | Максимальная полезная длина FIS EM | Количество раствора на эффективную глубина анкеровки | Упаковка |
|---|---|---|---|---|---|---|---|---|
| fis a m 6 x 70 | 46204 | - | 46205 | 8 | 60 | - | - | 10 |
| fis a m 6 x 75 | 90243 | - | 90437 | 8 | 60 | 7 | 2 | 20 |
| fis a m 6 x 85 | 90272 | - | 90438 | 8 | 60 | 17 | 2 | 20 |
| fis a m 6 x 110 | 90273 | - | 90439 | 8 | 60 | 40 | 2 | 20 |
| fis a m 8 x 70 | 46206 | - | 46245 | 12 | 60 | - | - | - |
| fis a m 8 x 90 | 90274 | 519390 | 90440 | 12 | 60 | 20 | 3 | 10 |
| fis a m 8 x 110 | 90275 | 519391 | 90441 | 12 | 60 | 40 | 3 | 10 |
| fis a m 8 x 130 | 90276 | 519392 | 90442 | 12 | 60 | 60 | 3 | 10 |
| fis a m 8 x 175 | 90277 | 519393 | 90443 | 12 | 60 | 105 | 3 | 10 |
| fis a m 10 x 110 | 90278 | - | 90444 | 14 | 60 | 40 | 4 | 10 |
| fis a m 10 x 130 | 90279 | - | 90447 | 14 | 60 | 60 | 4 | 10 |
| fis a m 10 x 150 | 90281 | 517935 | 90448 | 14 | 60 | 80 | 4 | 10 |
| fis a m 10 x 170 | 44969 | 519395 | 44973 | 14 | 60 | 100 | 4 | 10 |
| fis a m 10 x 190 | - | 517936 | 519420 | 14 | 60 | - | - | 10 |
| fis a m 10 x 200 | 90282 | 519396 | 90449 | 14 | 60 | 130 | 4 | 10 |
| fis a m 12 x 120 | 44971 | 519397 | 44974 | 14 | 70 | 35 | 4 | 10 |
| fis a m 12 x 140 | 90283 | 519398 | 90450 | 14 | 70 | 55 | 4 | 10 |
| fis a m 12 x 160 | 90284 | 517937 | 90451 | 14 | 70 | 75 | 4 | 10 |
| fis a m 12 x 180 | 90285 | 519399 | 90452 | 14 | 70 | 95 | 4 | 10 |
| fis a m 12 x 200 | - | 517938 | 519421 | 14 | 70 | - | - | 10 |
| fis a m 12 x 210 | 90286 | - | 90453 | 14 | 70 | 125 | 4 | 10 |
| fis a m 12 x 260 | 90287 | - | 90454 | 14 | 70 | 175 | 4 | 10 |
| fis a m 16 x 130 | 44972 | 519400 | 44975 | 18 | 80 | 35 | 5 | 10 |
| fis a m 16 x 175 | 90288 | 519401 | 90455 | 18 | 80 | 80 | 5 | 10 |
| fis a m 16 x 200 | 90289 | 517939 | 90456 | 18 | 80 | 105 | 5 | 10 |
| fis a m 16 x 250 | 90290 | 517940 | 90457 | 18 | 80 | 155 | 5 | 10 |
| fis a m 16 x 300 | 90291 | 519402 | 90458 | 18 | 80 | 205 | 5 | 10 |
| fis a m 20 x 245 | 90292 | 519404 | 90459 | 24 | 90 | 133 | 11 | 10 |
| fis a m 20 x 290 | 90293 | 519406 | 90460 | 24 | 90 | 178 | 11 | 10 |
| fis a m 24 x 290 | 90294 | - | 90461 | 28 | 96 | 168 | 15 | 5 |
| fis a m 24 x 380 | 90295 | - | 90462 | 28 | 96 | 258 | 15 | 5 |
| fis a m 30 x 340 | 90296 | - | 90463 | 35 | 120 | 188 | 28 | - |
| fis a m 30 x 430 | 90297 | - | 90464 | 35 | 120 | 278 | 28 | 5 |
1) Шайбу и гайку следует заказать отдельно.
Инъекционная система FIS EM с резьбовой шпилькой FIS A (класс прочности 5.8)
Максимальные допускаемые нагрузки для одиночного анкера в бетоне C20/25
При проектировании необходимо учитывать положения Допуска ETA - 10/0012.
1) Учитываются коэффициенты запаса по материалу, а также коэффициент запаса по нагрузке L = 1,4. Одиночный анкер - это анкер с осевым расстоянием s 3 x hef и краевым расстоянием c 1,5 x hef. Точные данные приводятся в Техническом Допуске.
2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки.
3) Данные при совместном воздействии растягивающих сил, срезывающих сил, изгибающих моментов, а также при уменьшении краевых или осевых рассотяний (при установке нескольких анкеров) приводятся в Техническом Допуске.
4) При более высоких классах прочности бетона до C50/60 можно применять более высокие допускаемые нагрузки.
6) Данные нагрузки действительны при креплении в сухом и влажном бетоне с температурой основания до +35°C (кратковременно до 60°C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском.
Инъекционная система FIS EM с резьбовой шпилькой FIS A A4 (сталь A4-70)
Максимальные допускаемые нагрузки для одиночного анкера в бетоне C20/25
При проектировании необходимо учитывать положения Допуска ETA - 10/0012
Инъекционная система FIS EM с резьбовой шпилькой FIS A C (сталь 1.4529)
Максимальные допускаемые нагрузки для одиночного анкера в бетоне C20/25
При проектировании необходимо учитывать положения Допуска ETA - 10/0012.
1) Учитываются коэффициенты запаса по материалу, а также коэффициент запаса по нагрузке L = 1,4. Одиночный анкер - это анкер с осевым расстоянием s 3 x hef и краевым расстоянием c 1,5 x hef. Точные данные приводятся в Техническом Допуске.
2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки.
3) Данные при совместном воздействии растягивающих сил, срезывающих сил, изгибающих моментов, а также при уменьшении краевых или осевых рассотяний (при установке нескольких анкеров) приводятся в Техническом Допуске.
4) При более высоких классах прочности бетона до C50/60 можно применять более высокие допускаемые нагрузки.
6) Данные нагрузки действительны при креплении в сухом и влажном бетоне с температурой основания до +35°C (кратковременно до 60°C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском.
Инъекционные системы FIS V, FIS VS и FIS VW с резьбовой шпилькой FIS A (сталь 5.8)
Максимальные допускаемые нагрузки для одиночного анкера в бетоне C20/25
При проектировании необходимо учитывать положения Допуска ETA - 10/0012.
Инъекционные системы FIS V, FIS VS и FIS VW с резьбовой шпилькой FIS A (сталь A4)
Максимальные допускаемые нагрузки для одиночного анкера в бетоне C20/25
При проектировании необходимо учитывать положения Допуска ETA - 10/0012.
Инъекционные системы FIS V, FIS VS и FIS VW с резьбовой шпилькой FIS A C (сталь1.4529)
Максимальные допускаемые нагрузки для одиночного анкера в бетоне C20/25
При проектировании необходимо учитывать положения Допуска ETA - 10/0012.
Инъекционная система FIS VT с резьбовой шпилькой FIS A (сталь 5.8)
Максимальные допускаемые нагрузки для одиночного анкера в бетоне C20/25
При проектировании необходимо учитывать положения Допуска ETA - 10/0012.
Инъекционная система FIS VT с резьбовой шпилькой FIS A A4 (сорт A4-70)
Максимальные допускаемые нагрузки для одиночного анкера в бетоне C20/25
При проектировании необходимо учитывать положения Допуска ETA - 10/0012.
Инъекционная система FIS VT с резьбовой шпилькой FIS A C (материал 1.4529)
Максимальные допускаемые нагрузки для одиночного анкера в бетоне C20/25
При проектировании необходимо учитывать положения Допуска ETA - 10/0012.
